JM-300A 全自动多线合压并接端子机
标准机事业部 >日精智能JM-300A全自动多线合压并接端子机,可实现多线合压并接的自动化加工,支持多线色选择、裁线剥皮、多工位压着、并线、合压、穿热缩管、热缩等工序,还可实现一对多、多对多等线束的合压并接。
联系电话:138-0885-0148

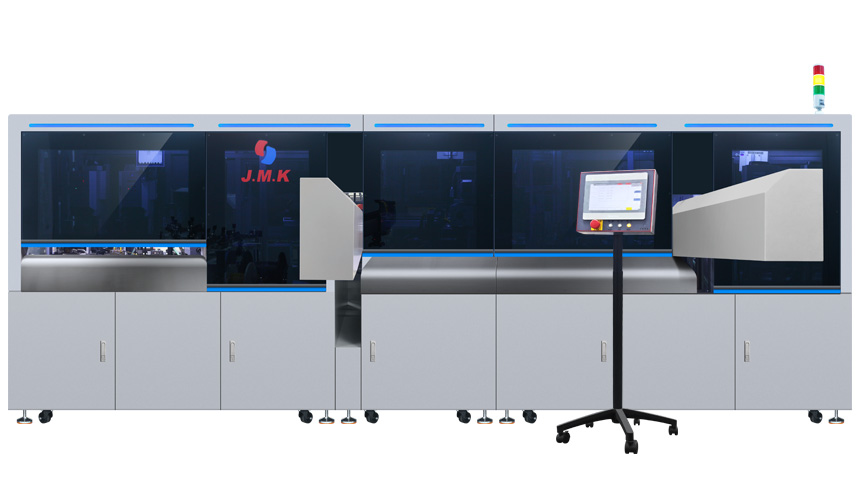

日精智能JM-300A 全自动多线合压并接端子机
JM-300A 全自动多线合压并接端子机


日精智能JM-300A全自动多线合压并接端子机,可实现多线合压并接的自动化加工,支持多线色选择、裁线剥皮、多工位压着(标配支持4种端子)、并线、合压、穿热缩管、热缩等工序,还可实现一对多、多对多等线束的合压并接。通过优化生产流程,将合压工序精密集成,节省生产加工流转成本,以实现全面替代人工的高效加工模式。



设备细节
——

全自动合压端子机
多线合压端子机

设备应用
支持一对多、多对多等线束合压并接、套管热缩
——

全自动合压并接端子机


线束样例
——

全自动合压端子机 线束样例


技术参数
——

型号名称 JM-300A 全自动多线合压并接端子机
功       能 电线切断、单/双端剥皮、压着、并线合压、穿热缩管、热缩,支持一对多、多对多等合压并接
导线规格 0.3-6mm², AWG26#-AWG10#(支持定制)
线      色 4线色(支持定制)
切断长度 100mm-4000mm
剥皮长度 1-10mm
穿管规格 Φ2.0-8.0mm
压接力度 2.0T×5台
适用模具 通用型 OTP 模具
检测装置 气压检测,有无电线检测,有无压接端子检测,压力监测(选配)
控制方式 PLC
效      率 CT: 4s/pcs, 约900-1200pcs/小时(视具体线材而定)
压缩空气 5MPa~7MPa(使用空气量约130N/min~170N/min)
电      源 AC380V/50Hz 10KW
外形尺寸 长4500 × 宽2500 × 高1800mm
重      量 约2200kg
