JM-228 全自动穿号码管点胶固化端子压接机
线束非标自动化 >支持裁线剥皮、激光打码、套管/热缩、一端压着、一端超声波焊接、点胶、UV固化,可接入MES系统,支持非标定制。
联系电话:138-0885-0148

全自动穿号码管点胶固化端子压接机

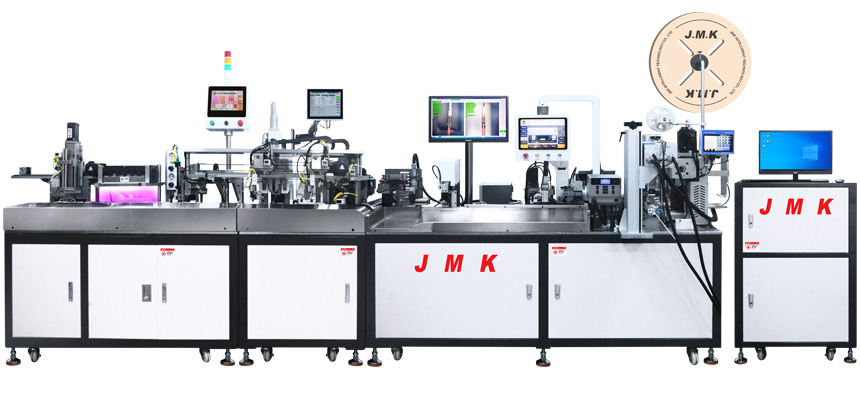

JM-228 全自动穿号码管点胶固化端子压接机


主要功能

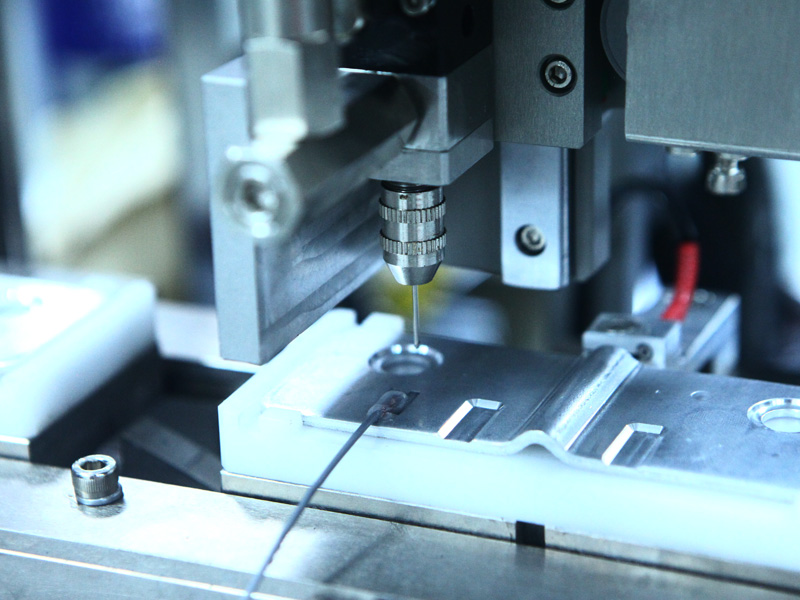

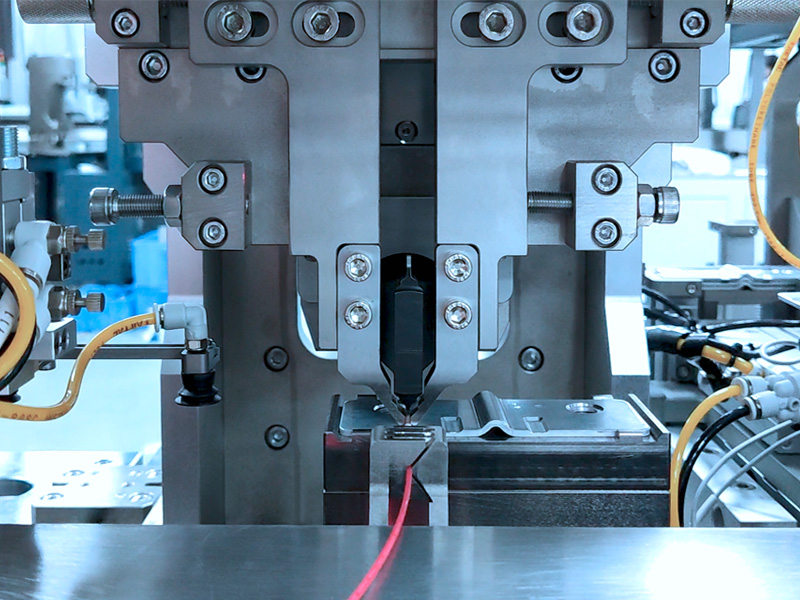

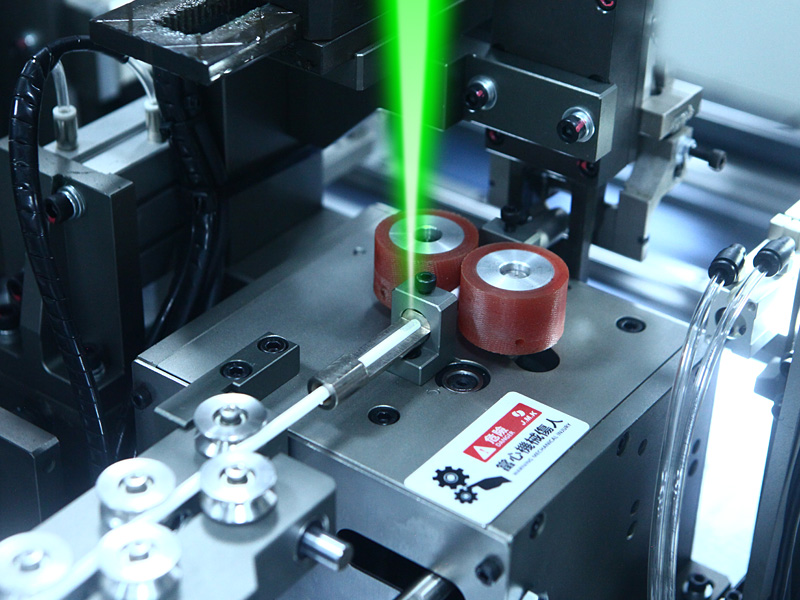

裁线剥皮、激光打码、套管/热缩、一端压着、一端超声波焊接、点胶、UV固化,可接入MES系统。



打号码管 | 热缩 | 压着 | 超声波焊接 | 点胶 | UV固化
视频演示

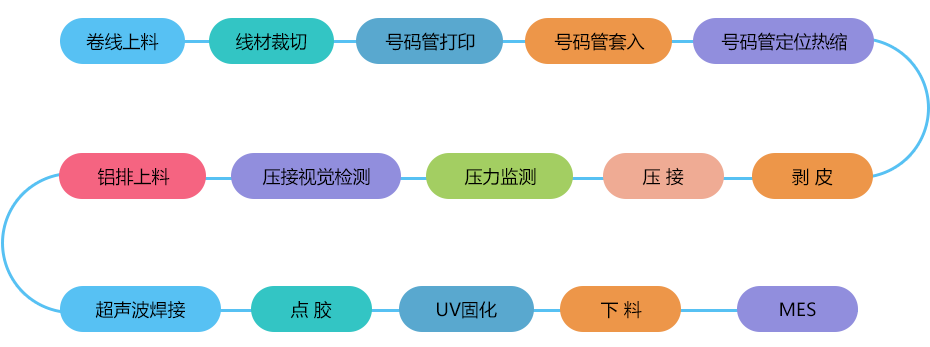

工艺流程

全自动穿号码管点胶固化端子压接机 工艺流程

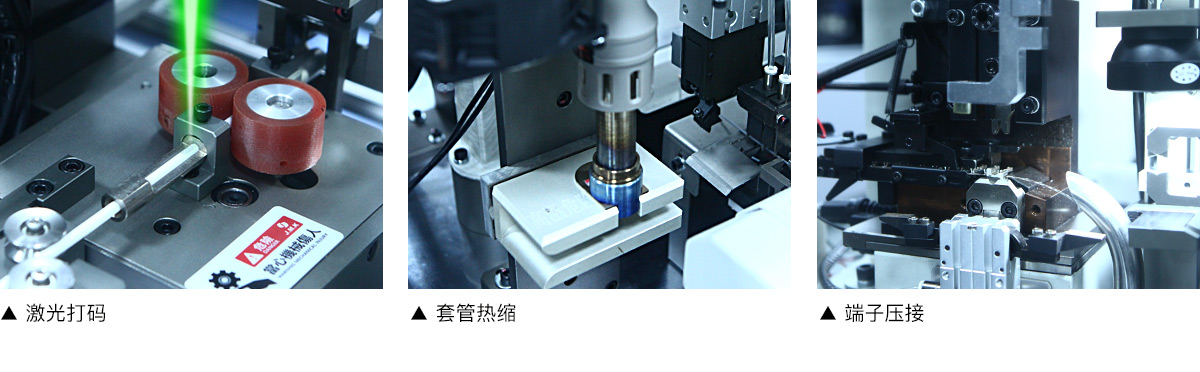

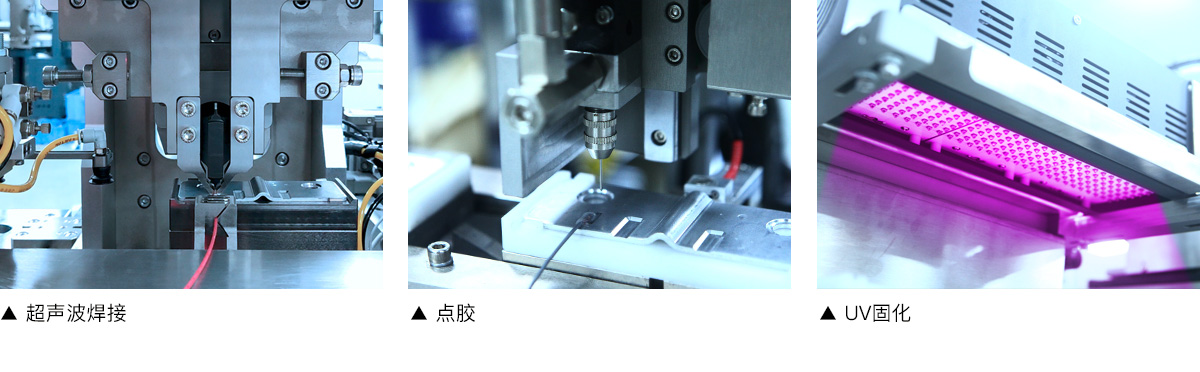

设备细节
全自动穿号码管点胶固化端子压接机
全自动穿号码管点胶固化端子压接机

技术参数

型号名称 JM-228 全自动穿号码管点胶固化端子压接机
机能 卷线上料-线材裁切-号码管打印-号码管套入-号码管定位热缩-剥皮-压接(带压力监测)-压接视觉检测-超声焊接 (同步铝排上料)-点UV胶-UV固化-下料,可接入MES
裁线长度偏差 ≥1M ±1.5mm,≤1M ±1mm
适用线径 AWG 26#-16#
剥皮长度偏差 ≤±0.2mm
线材裁切长度 0.08~3.0米
号码管裁切长度 10~30mm
号码管管径 OD2.0-4.0mm
效率 ≥1M ≥600PCS/H,≤1M ≥700PCS/H; 不带号码管:≥1M ≥700PCS/H,≤1M ≥800PCS/H
良率 压接视觉后功能性不良0 (断铜丝、铜丝深浅打、包线皮),视觉前总不良率合计≤0.3% 焊接功能性不良0 (脱焊、虚焊、压断线)
额定功率 3KW
检测装置 端子有无检测、激光打标异常检测,号码管缺料检测,气压检测,压力监测,CCD视觉检测
设备尺寸 长3000 × 宽1000 × 高2000mm
电源气源 220V 50/60Hz,0.5-0.6Mpa

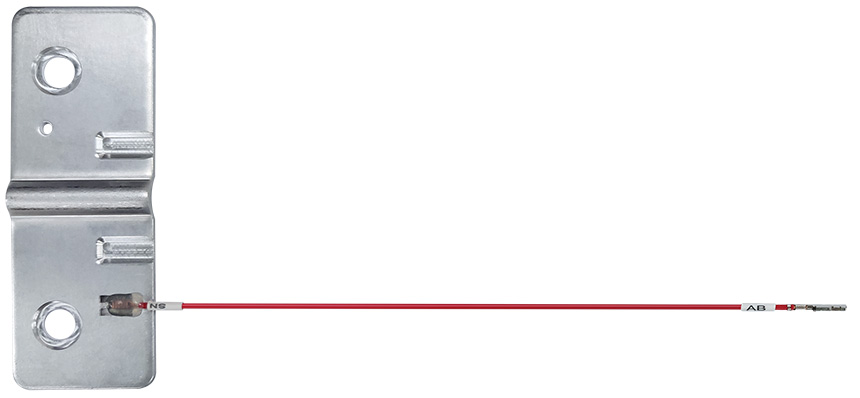

线束样例

全自动穿号码管点胶固化端子压接机 线束样例
