日精智能JMK-30B 2CH 双通道压力监测系统

日精智能JMK-30A 1CH 单通道压力监测系统

日精智能 JMK-30B CFM主机与传感器

日精智能(单/双)通道压力监测系统，采用不易受机械振动影响的波形读取方式，获取稳定的波形，和曲线分析压接效果，压接不良时触发报警，及时捕捉不良发生时的压力变化，在高精度检出不良的同时减少误判，以防止不良品流出去造成品质问题。

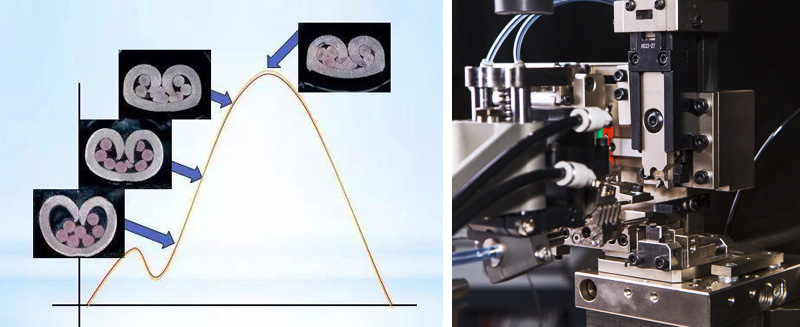

压力曲线及压着过程

● 可有效检测出端子压接过程的不良，包括胶皮咬入压接位置、断铜丝压接尺寸变化、端子变形、模具损坏等；
● 可以用于各种自动或半自动压接机，使用简单、傻瓜式操作；
● 配合上位软件，可实现数据查询、数据导出等功能；
● 先进的压力曲线算法，提供高精度的缺陷检测，减少误报；
● 多学习模板切换功能，可以实现多种线材打同一种端子；
● 每一种线材都有自己的学习曲线。

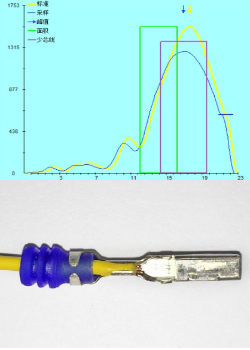

压接不良波形示例：

芯线翘出	线皮咬入	浅打	线芯断裂
报警的压力波形在波形的整个区域都有降低的趋势，但是波形没有严重的倾斜；在断芯线的时候也会出现同样的波形。	绝缘材料伸入到压接部较多，并与芯线一起压接，从而造成芯线断裂；因此可以明显观察到压力在达到峰值以前就急剧下降。	浅打的程度是以芯线前端与端子压接的喇叭口之间的距离来表示的，虽然压力的波形很相似，但波形的整体都有所降低，结果都造成了波动的公差变成了负公差。	在压接过程中，因刀值或切刀导致芯线断裂，压接波形在达到峰值之前会明显出现下降的趋势。

日精智能(JMK)，是专业从事汽车/电子线束自动化处理设备，集研发、制造、销售、服务于一体的高新技术企业。为客户提供全自动端子机、插壳机、汽车线束自动化加工设备、全自动穿防水栓机、浸锡机等线束自动化处理设备，并提供各种处理模块、气动卡式模、以及CFM压力监测系统和CCD影像检测系统，在与世界众多知名企业的合作中，日精智能获得了长足的成长和发展，融合我们多年的研发经验和创新力，为客户提供更好的系统解决方案。
